Growatt Shine Master

Growatt ShineMaster voor meerdere omvormers

De Growatt ShineMaster is een centrale datalogger voor Growatt-zonnestroominstallaties met meerdere omvormers. In plaats van iedere omvormer van een afzonderlijke datalogger te voorzien, worden de apparaten via RS485 met de ShineMaster verbonden.

De ShineMaster verzamelt de productiegegevens, bedrijfsstatussen en storingsmeldingen en stuurt deze via de lokale internetverbinding naar het Growatt-monitoringplatform.

De Growatt ShineMaster is vooral geschikt voor:

• grotere woningen met meerdere omvormers;
• agrarische zonnestroominstallaties;
• bedrijfspanden en hallen;
• appartementengebouwen;
• parallel geschakelde Growatt-systemen;
• installaties waarbij centrale monitoring gewenst is.

Wat doet de Growatt ShineMaster?

De ShineMaster vormt het centrale communicatiepunt binnen de installatie. Via RS485 ontvangt hij informatie van de aangesloten Growatt-omvormers en een eventueel aangesloten energiemeter.

Daarmee biedt de ShineMaster onder andere:

• centrale monitoring van meerdere omvormers;
• registratie van productie- en statusgegevens;
• online weergave via Growatt Monitoring;
• ondersteuning voor onderhoud en diagnose op afstand;
• lokale configuratie via een ingebouwde webserver;
• ondersteuning voor een Smart Meter en exportregeling bij geschikte systemen.

Maximaal 64 omvormers

De klassieke Growatt ShineMaster ondersteunt volgens Growatt maximaal:

• 64 omvormers wanneer geen Smart Meter wordt gebruikt;
• 32 omvormers wanneer een Smart Meter in het systeem wordt opgenomen.

Deze aantallen gelden als systeemmaximum. De daadwerkelijke compatibiliteit wordt mede bepaald door het omvormermodel, de firmware en de communicatie-instellingen.

Communicatie via RS485

De omvormers worden via een RS485-bus met elkaar en met de ShineMaster verbonden. RS485 is zeer geschikt voor grotere installaties omdat het een stabiele, bekabelde verbinding over relatief lange afstanden mogelijk maakt.

Growatt geeft voor de communicatie een maximale afstand van ongeveer 500 meter aan. Dit is alleen haalbaar wanneer de communicatiekabel correct wordt aangelegd.

Gebruik voor een betrouwbare verbinding:

• een getwist aderpaar voor RS485 A en B;
• bij voorkeur afgeschermde communicatiekabel;
• een doorlopende lijnstructuur;
• zo min mogelijk aftakkingen;
• correcte eindweerstanden;
• unieke communicatieadressen voor iedere omvormer.

Installatietip: leg de RS485-kabel niet langdurig direct naast AC- of DC-vermogenskabels. Dit kan communicatiestoringen veroorzaken.

Growatt parallelbedrijf

Bij een ondersteunde parallelle installatie communiceren meerdere omvormers volgens een voorgeschreven master/slave-opbouw. In het door Growatt getoonde voorbeeld voor de SPH 4000–10000TL3 BH-UP worden de omvormers onderling via RS485 gekoppeld.

De communicatieopbouw bestaat daarbij uit:

1. een RS485-verbinding tussen de verschillende omvormers;
2. een verbinding vanaf de omvormerbus naar de ShineMaster;
3. een afzonderlijke RS485-verbinding tussen de Smart Meter en de ShineMaster.

In het getoonde Growatt-schema wordt de omvormer aangesloten op A1 en B1 van de ShineMaster. De Smart Meter wordt aangesloten op A2 en B2. Volg altijd de handleiding van het exacte omvormermodel, omdat aansluitingen en pinbezettingen tussen productseries kunnen verschillen.

Growatt Smart Meter aansluiten

Een Growatt Smart Meter meet het actuele vermogen op het netaansluitpunt. Hierdoor kan de installatie naast productie ook afname en teruglevering registreren.

Bij een geschikte systeemconfiguratie kan de meter bovendien worden gebruikt voor:

• verbruiksmeting;
• weergave van netafname en teruglevering;
• exportbegrenzing;
• nul-teruglevering;
• centrale vermogensregeling van de aangesloten omvormers.

De Smart Meter moet op het gezamenlijke netaansluitpunt worden geplaatst. Wanneer de meter alleen één onderverdeler of één omvormer meet, kan de regeling geen correct beeld van de complete installatie krijgen.

ShineMaster of Smart Energy Manager?

De klassieke ShineMaster en de Growatt Smart Energy Manager worden beide bij grotere installaties gebruikt, maar hebben niet exact dezelfde functie.

De Smart Energy Manager is volgens de ontvangen Growatt-informatie niet bedoeld voor iedere XH-omvormer. Bij bepaalde XH-configuraties kan een ShineMaster daarom de beschikbare centrale communicatieoplossing zijn. Controleer dit altijd per model.

Belangrijk bij MID-XH en batterijen

Een Growatt MID TL3-XH kan rechtstreeks met een gekoppelde batterij communiceren. Dat betekent echter niet automatisch dat alle batterijgegevens ook door een klassieke ShineMaster worden opgevraagd en weergegeven.

Uit een praktijksituatie met een MID 15KTL3-X en een MID 20KTL3-XH bleek dat:

• beide omvormers met de Smart Meter communiceerden;
• de MID-XH-omvormer correct in de monitoring verscheen;
• de batterijgegevens van de XH-omvormer niet zichtbaar waren via de ShineMaster.

Een mogelijke verklaring is dat de batterijcommunicatie een ander protocol of andere gegevensregisters gebruikt dan de communicatie tussen de omvormer en de ShineMaster. Dit is echter niet officieel door Growatt bevestigd.

Belangrijkste eigenschappen

• Centrale datalogger voor Growatt-omvormers
• Tot 64 omvormers zonder Smart Meter
• Tot 32 omvormers met Smart Meter
• RS485-communicatie
• Communicatieafstand tot ongeveer 500 meter
• Ethernetverbinding met het lokale netwerk
• Lokale webserver voor configuratie
• Ondersteunt monitoring op afstand
• Ondersteunt exportregeling bij compatibele systemen

Installatie van de Growatt ShineMaster

Voor de installatie is enige technische kennis nodig. De ShineMaster moet niet alleen elektrisch worden aangesloten, maar ook binnen het lokale computernetwerk worden geconfigureerd.

Controleer bij de installatie:

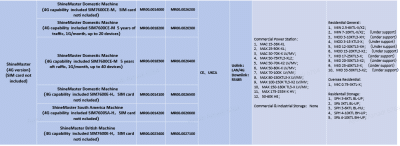

• of het omvormermodel door de ShineMaster wordt ondersteund;
• of alle communicatieadressen uniek zijn;
• of RS485 A en B correct zijn aangesloten;
• of de communicatiebus niet stervormig is aangelegd;
• of de meter op het gezamenlijke netaansluitpunt meet;
• of de netwerkrouter automatisch een IP-adres verstrekt;
• of de ShineMaster internettoegang heeft;
• of de firmware van alle apparaten geschikt en actueel is.

Let op: het verkeerd plaatsen van een Smart Meter of CT-klemmen kan ervoor zorgen dat afname en teruglevering worden omgedraaid. Bij exportbegrenzing kan dit tot een incorrecte regeling leiden.

Veelgestelde vragen over de Growatt ShineMaster

Hoeveel Growatt-omvormers kan ik aansluiten?

Maximaal 64 omvormers zonder Smart Meter en maximaal 32 omvormers wanneer een Smart Meter wordt gebruikt.

Heeft de ShineMaster een internetverbinding nodig?

Voor online monitoring is een verbinding met het lokale netwerk en internet nodig. De standaarduitvoering gebruikt hiervoor een bekabelde Ethernetverbinding.

Kan ik de ShineMaster via WiFi verbinden?

De standaard ShineMaster is primair bedoeld voor een bekabelde LAN-verbinding. Ga niet uit van volledige WiFi-functionaliteit wanneer dit niet uitdrukkelijk in de datasheet van de geleverde uitvoering staat.

Kan ik de ShineMaster gebruiken met een Growatt MID-XH?

Dat is afhankelijk van de gewenste functie en de exacte firmware. Monitoring van de omvormer kan mogelijk zijn, maar volledige weergave van gekoppelde batterijgegevens is niet gegarandeerd.

Kan de ShineMaster nul-teruglevering regelen?

Bij een compatibele combinatie van omvormers en Growatt Smart Meter kan exportbegrenzing worden ingesteld. De meter en communicatie moeten daarvoor correct worden geïnstalleerd en geconfigureerd.

Is de ShineMaster geschikt voor één omvormer?

Technisch kan dat in sommige situaties, maar voor één omvormer is een losse Growatt-datalogger meestal eenvoudiger en voordeliger. De ShineMaster is vooral bedoeld voor installaties met meerdere apparaten.
