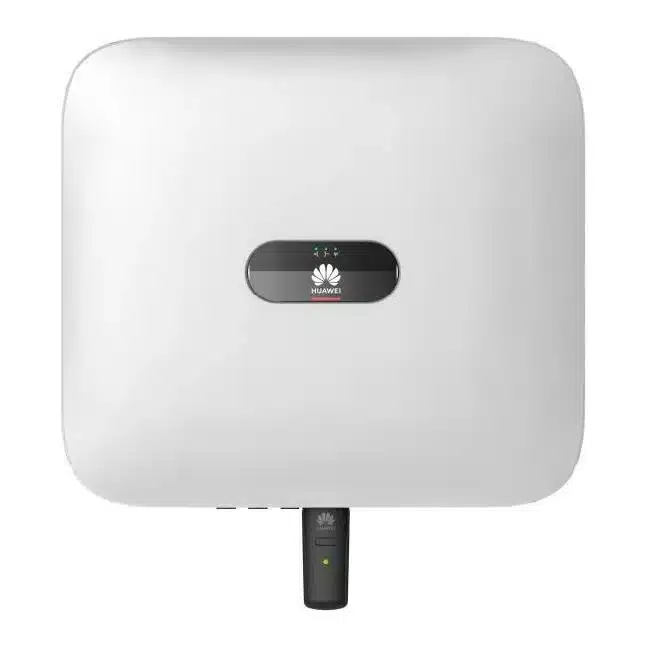

Huawei SUN2000 10KTL-M1 – 10 kW 3-fase omvormer met batterij-interface

De Huawei SUN2000 10KTL-M1 is een krachtige 10 kW 3-fase stringomvormer voor grotere woningdaken, boerderijen en kleine zakelijke installaties. Deze Smart Energy Center-omvormer combineert een hoog rendement tot 98,6% met een geïntegreerde batterij-interface, zodat je nu al klaar bent voor een toekomstige thuisbatterij.

Met 2 onafhankelijke MPP-trackers, een breed spanningsbereik en een hele reeks ingebouwde beveiligingen (waaronder arc-fault bescherming) bouw je een efficiënt en veilig PV-systeem dat je volledig kunt volgen via de Huawei FusionSolar-app.

Belangrijkste voordelen van de Huawei SUN2000 10KTL-M1

• 10 kW 3-fase AC-vermogen – ideaal voor middelgrote tot grotere PV-installaties op een 3×400 V + N-aansluiting.
• Hoge efficiëntie – maximaal rendement tot 98,6% en hoge Europese efficiëntie, voor minimale omzettingsverliezen.
• 2 MPP-trackers – flexibel stringontwerp met twee onafhankelijke trackers, perfect voor verschillende dakvlakken of een oost/west-opstelling.
• Battery ready – geïntegreerde batterij-interface; voorbereid op koppeling met een hoogvoltage-batterij uit het Huawei-ecosysteem.
• Ingebouwde beveiligingen – DC-scheider, overspanningsbeveiliging AC/DC, aardlekbewaking, arc-fault detectie en meer.
• Compact en licht – slechts ca. 17 kg, makkelijk te monteren door één persoon.
• IP65-behuizing – stof- en spatwaterdicht, geschikt voor binnen- en buitenmontage.
• Slimme monitoring – geïntegreerde WLAN en koppeling met de Huawei FusionSolar-app voor monitoring en configuratie.

Toepassing: wanneer kies je voor de 10KTL-M1?

De Huawei SUN2000 10KTL-M1 is een uitstekende keuze als je:

• Beschikt over een 3-fase 3×400 V + N netaansluiting.
• Tussen ongeveer 10 en 14 à 15 kWp aan zonnepanelen wilt plaatsen (afhankelijk van ontwerp en overdimensionering).
• Een stabiele, efficiënte omvormer zoekt voor een groter woonhuis, schuur, boerderij of klein bedrijf.
• Nu al rekening wilt houden met een toekomstige thuisbatterij.

Technische specificaties Huawei SUN2000 10KTL-M1

Rendement

• Maximale efficiëntie: 98,6%
• Europese efficiëntie: ca. 98,1%

DC-ingang (PV)

• Aanbevolen maximaal PV-vermogen: 14.880 Wp
• Maximale ingangsspanning: 1.100 V
• Bedrijfsspanningsbereik: 140 – 980 V
• Startspanning: 200 V
• Full power MPPT-bereik: 470 – 850 V (voor de 10KTL-variant)
• Nominale ingangsspanning: 600 V
• Maximale ingangsstroom per MPPT: 11 A
• Maximale kortsluitstroom per MPPT: 15 A
• Aantal MPP-trackers: 2
• Maximaal aantal DC-ingangen: 2

AC-uitgang

• Netkoppeling: 3-fase
• Nominaal AC-uitgangsvermogen: 10.000 W
• Maximaal schijnbaar vermogen: 11.000 VA*
• Nominale uitgangsspanning: 220/380 V of 230/400 V, 3W / N + PE
• Nominale netfrequentie: 50 / 60 Hz
• Maximale uitgangsstroom: 16,9 A
• Regelbare vermogensfactor: 0,8 voorschrijdend tot 0,8 nalopend
• Totale harmonische vervorming (THD): ≤ 3%

*In sommige landen is het maximale schijnbare vermogen beperkt tot 10.000 VA volgens de netcode (zoals VDE-AR-N 4105 of C10/11).

Functies & beveiligingen

• DC-scheider aan ingangszijde
• Anti-islanding bescherming
• DC-ompolingsbeveiliging
• Isolatiemonitoring
• DC-bliksembeveiliging
• AC-bliksembeveiliging
• Residual current monitoring (aardlekbewaking)
• AC-overstroom- en kortsluitbeveiliging
• AC-overspanningsbeveiliging
• Arc fault protection (vlamboogdetectie)
• Ripple receiver control

Algemene gegevens

• Bedrijfstemperatuur: -25 °C tot +60 °C (met vermogensderating boven ca. 45 °C)
• Relatieve luchtvochtigheid: 0–100%
• Maximale bedrijfshoogte: 0–4.000 m (derating boven 3.000 m)
• Koeling: natuurlijke convectie (zeer stil, geen ventilator)
• Display: LED-indicatoren; bediening via geïntegreerde WLAN + FusionSolar-app
• Communicatie: RS485; WLAN via Smart Dongle-WLAN; 4G/3G/2G via Smart Dongle-4G (optioneel)
• Gewicht (incl. montageset): ca. 17 kg
• Afmetingen (b × h × d): 525 × 470 × 166 mm
• Beschermingsgraad: IP65
• Batterij-interface: geïntegreerd (high-voltage, volgens Huawei-specificaties)

Controleer altijd de officiële Huawei-documentatie voor de laatste specificaties en landgebonden netcodes.

Installatietips voor doe-het-zelvers en installateurs

• 1. Controleer je netaansluiting
  Deze omvormer is bedoeld voor een 3×400 V + N aansluiting. Bij 3×230 V (zonder nul) is hij niet geschikt.
• 2. Stringontwerp binnen spannings- en stroomgrenzen
  Reken je strings zo uit dat je binnen het spanningsbereik van 140–980 V blijft en het full-power MPPT-bereik zo veel mogelijk benut. Let extra op Voc bij lage wintertemperaturen en Isc t.o.v. de 11 A / 15 A limieten.
• 3. Verdeel dakvlakken slim over 2 MPPT’s
  Plaats verschillende oriëntaties (bijvoorbeeld oost/west of zuid/plat dak) op aparte trackers om het maximale uit je panelen te halen.
• 4. Monteer op een koele, bereikbare plek
  Kies een stevige muur, bij voorkeur uit direct zonlicht, met genoeg ruimte rondom voor koeling en service. Dankzij IP65 kan de omvormer binnen of buiten geplaatst worden.
• 5. Monitoring direct activeren
  Na inbedrijfstelling koppel je de omvormer in de FusionSolar-app, stel je de netcode en communicatie in en controleer je de live opbrengst.
• 6. Voorbereid op batterij
  Wil je later een Huawei-thuisbatterij toevoegen, reserveer dan nu al ruimte naast de omvormer en leg eventueel alvast een loze leiding voor de batterij-kabels.

Huawei SUN2000 10KTL-M1 kopen bij Stralendgroen

Bij Stralendgroen helpen we je graag met het samenstellen van een compleet Huawei-systeem: van omvormer en zonnepanelen tot optimizers, bekabeling en (toekomstige) batterij. We denken met je mee over stringontwerp, netaansluiting en monitoring, zodat jouw installatie technisch klopt én maximaal rendeert.

Twijfel je tussen de 8KTL-M1 en 10KTL-M1, of wil je weten welk vermogen het beste bij jouw dak en aansluiting past? Stuur ons een schets of foto van je meterkast en dakindeling, dan rekenen we het samen door.
