Hoe bepaal je de optimale aderdikte voor AC bekabeling bij zonnepanelen?
De optimale aderdikte voor de AC-bekabeling bij een zonnepaneel installatie hangt af van verschillende factoren:
- Vermogen van de omvormer
- Of de omvormer het vermogen verdeelt over 1 of 3 fasen
- De lengte van de AC-kabel
Als de kabel te dun is, zal de spanning bij de omvormer snel oplopen. Als die spanning boven de 253 volt op 1 fase komt, schakelt de omvormer af om veiligheidsredenen: AC Voltage Outrange. Dat is dus niet gevaarlijk, maar kan wel het rendement van je zonnepanelen negatief beïnvloeden! Het advies is daarom om de bekabeling zodanig te dimensioneren dat de spanningsval niet boven de 1,5 volt uit komt.
Maak gebruik van onze handige calculator voor AC aderdikte om nauwkeurig de optimale aderdikte te berekenen.
Heb je de juiste kabel gevonden? Bestel dan eenvoudig de AC-bekabeling voor je zonnepaneelinstallatie hier!
Dikte kabel zonnepanelen: waarom de juiste maat uitmaakt

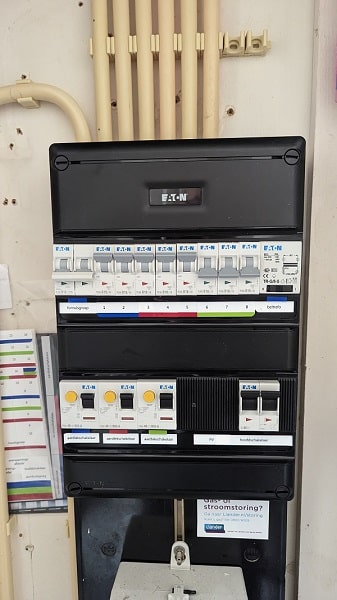

De dikte kabel zonnepanelen bepaalt hoeveel spanning je onderweg verliest tussen de omvormer en de meterkast. Elke meter koper heeft weerstand, en die weerstand zet een deel van je opgewekte stroom om in warmte in plaats van in kilowattuur op je meter. Bij een korte leiding merk je daar weinig van, maar bij twintig, dertig of veertig meter loopt het verlies snel op. Er is nog een tweede reden om niet te krap te kiezen. Loopt de spanning op de aansluitklemmen van de omvormer te ver op, dan schakelt de omvormer zichzelf uit met een netspanningsfout. Dat gebeurt juist op de zonnigste momenten, wanneer de stroom het hoogst is. Een kabel een maat dikker is dan vaak goedkoper dan de opbrengst die je anders misloopt.Zo bepaal je de dikte van de kabel voor zonnepanelen
Voor de berekening heb je drie gegevens nodig: het maximale AC-vermogen van je omvormer, de lengte van de kabel in een enkele richting, en of je installatie 1-fase of 3-fase is. De calculator hierboven rekent daarmee de spanningsval uit en laat zien welke aderdoorsnede je minimaal nodig hebt. Een paar vuistregels uit de praktijk:- 1-fase omvormers trekken bij hetzelfde vermogen ruim drie keer zoveel stroom als 3-fase. Voor de dikte kabel zonnepanelen betekent dat: bij 1-fase kom je veel sneller op 4 mm of 6 mm uit.
- Meet de werkelijke route, niet de hemelsbrede afstand. Langs plinten, door een kruipruimte en omhoog naar de meterkast telt alles mee.
- Onder de grond gebruik je YMVK grondkabel op minimaal 50 cm diepte, met de aardlitze als vervanging van een aparte aardader.
- Houd 1% spanningsval aan als richtlijn voor de AC-leiding. Dat is strenger dan de norm eist, maar geeft ruimte als je later panelen bijplaatst.
