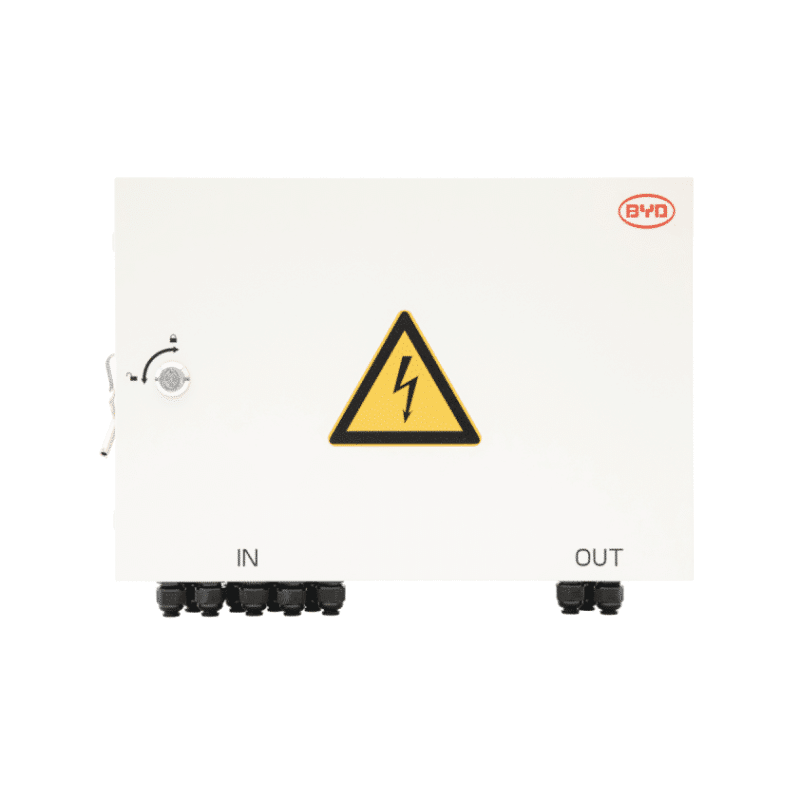

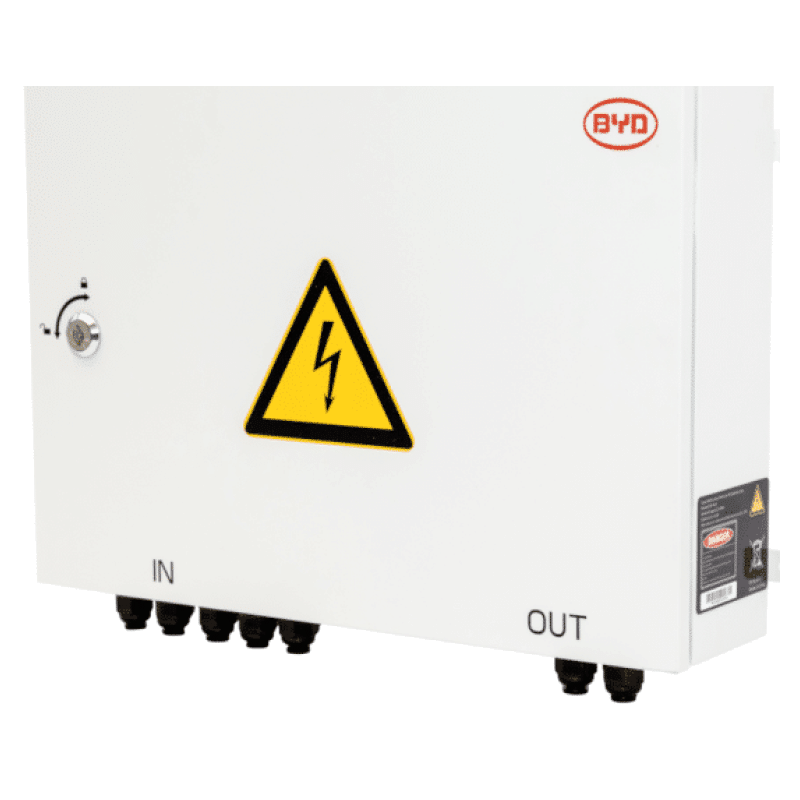

BYD Battery-Box Combiner Box Plus CBH-70A

Krachtige BYD Battery-Box Combiner Box Plus CBH-70A voor uw batterijopstelling

Parallel koppelen van 2 of 3 HV-batterijtorens

Met de BYD Battery-Box Combiner Box Plus CBH-70A koppelt u eenvoudig 2 of 3 BYD Battery-Box HV-torens parallel tot één nette DC-string richting de omvormer. Dankzij deze bundeling blijft uw installatie overzichtelijk en servicevriendelijk. Bovendien is het systeem gebouwd zoals BYD het bedoeld heeft. Zo maakt u uw thuisaccu schaalbaar zonder kabelchaos.

---

Veilige en robuuste combiner box-technologie

Tot 1000 V DC en 70 A uitgangsstroom

De combiner box verwerkt maximaal 50 A ingangsstroom per toren en levert tot 70 A uitgangsstroom naar de omvormer. Daardoor is het systeem geschikt voor krachtige HV-opstellingen tot 1000 V DC. De box werkt volledig passief met natuurlijke convectie, waardoor er geen ventilator nodig is. Ook ondersteunt de box de series HVS, HVM, HVB, HVM+, HVS+ en HVE, mits alle torens dezelfde module-opbouw hebben.

---

Betrouwbaar in alle weersomstandigheden

IP65-behuizing voor binnen en buiten

Dankzij de IP65-beschermingsgraad plaatst u de wandgemonteerde behuizing zowel binnen als buiten. Het bedrijfstemperatuurbereik loopt van -20 °C tot +50 °C, terwijl de box tot 4000 meter hoogte functioneert. Bovendien is de BYD Battery-Box Combiner Box Plus CBH-70A gecertificeerd volgens EN IEC 61439-1/2, met een TÜV Rheinland CE- en CB-certificaat. Kortom, u kiest voor een veilige en gecertificeerde oplossing.

---

Technische Specificaties (Samenvatting)

• Model: CBH-70A
• Max. aantal torens: 3
• Max. ingangsstroom per toren: 50 A
• Max. uitgangsstroom: 70 A
• Max. bedrijfsspanning: 1000 V DC
• Beschermingsgraad: IP65
• Afmetingen (B/D/H): 350 x 300 x 114,2 mm
• Gewicht: 8 kg
• Montage: wandmontage
• Bedrijfstemperatuur: -20 °C tot +50 °C
• Compatibel: HVS / HVM / HVB / HVM+ / HVS+ / HVE
• Certificering: EN IEC 61439-1/2, CE, CB
• Garantie: 10 jaar
