Growatt EPS Connector voor SPH 3-fase

Growatt EPS Connector voor SPH 3-fase

De Growatt EPS Connector voor SPH 3-fase gebruik je voor het aansluiten van de
EPS/noodstroomuitgang van een Growatt SPH 3-fase hybride omvormer.
EPS staat voor Emergency Power Supply. Via deze aansluiting kan de omvormer bij een geschikte installatie
geselecteerde verbruikers van stroom blijven voorzien wanneer het elektriciteitsnet uitvalt.

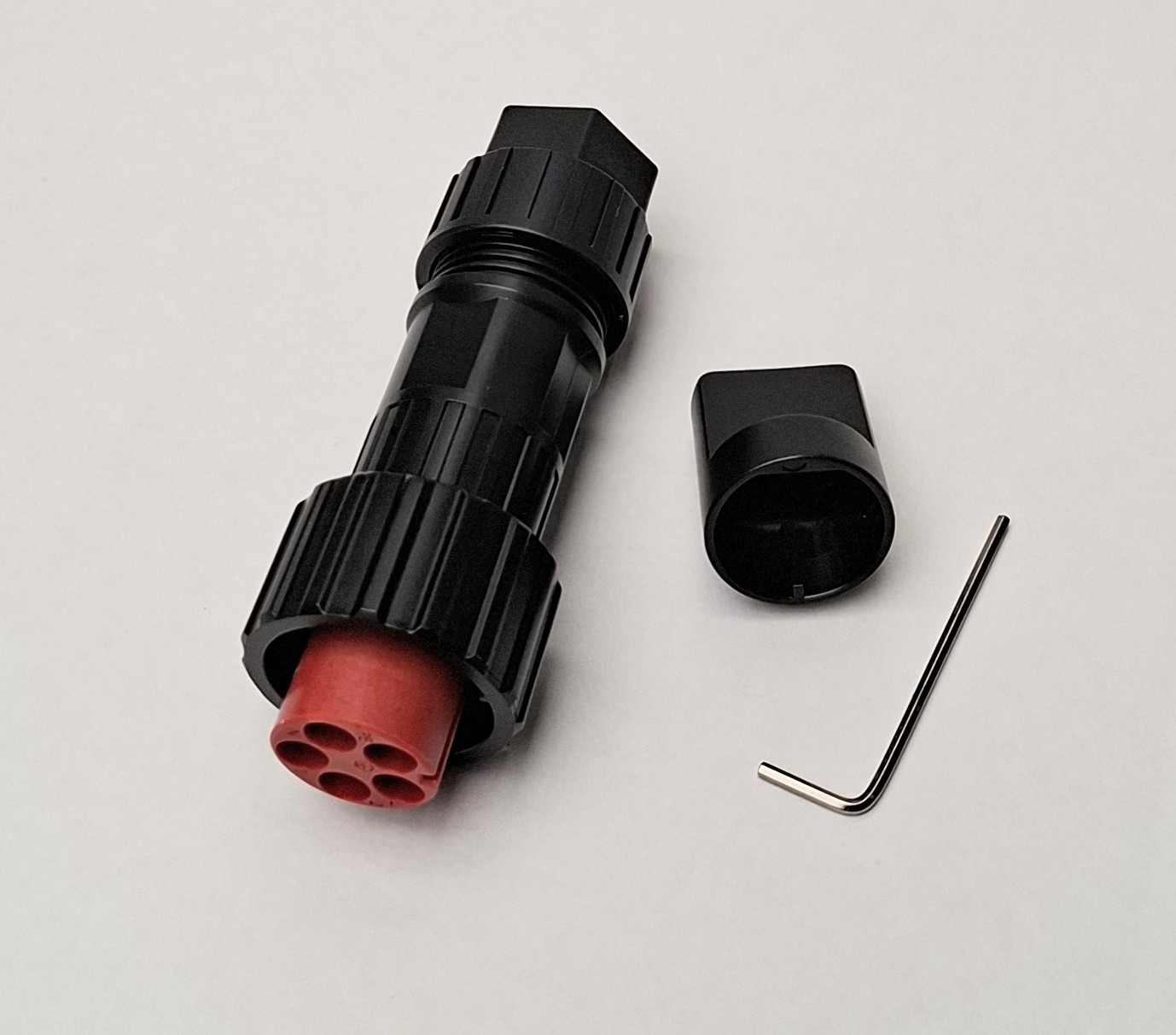

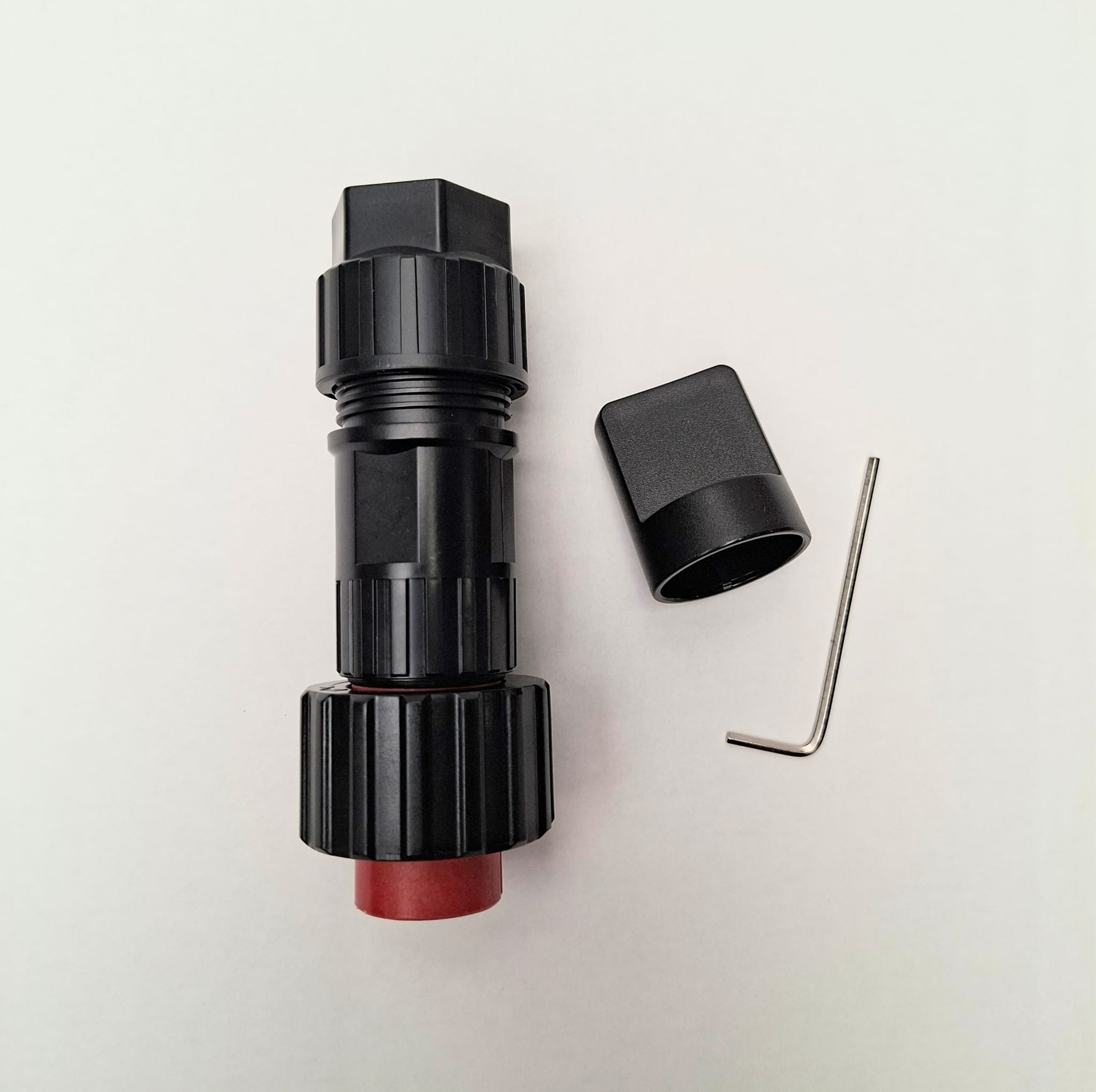

Deze connector wordt rechtstreeks aangesloten op de daarvoor bestemde EPS-aansluiting van de Growatt SPH 3-fase omvormer.

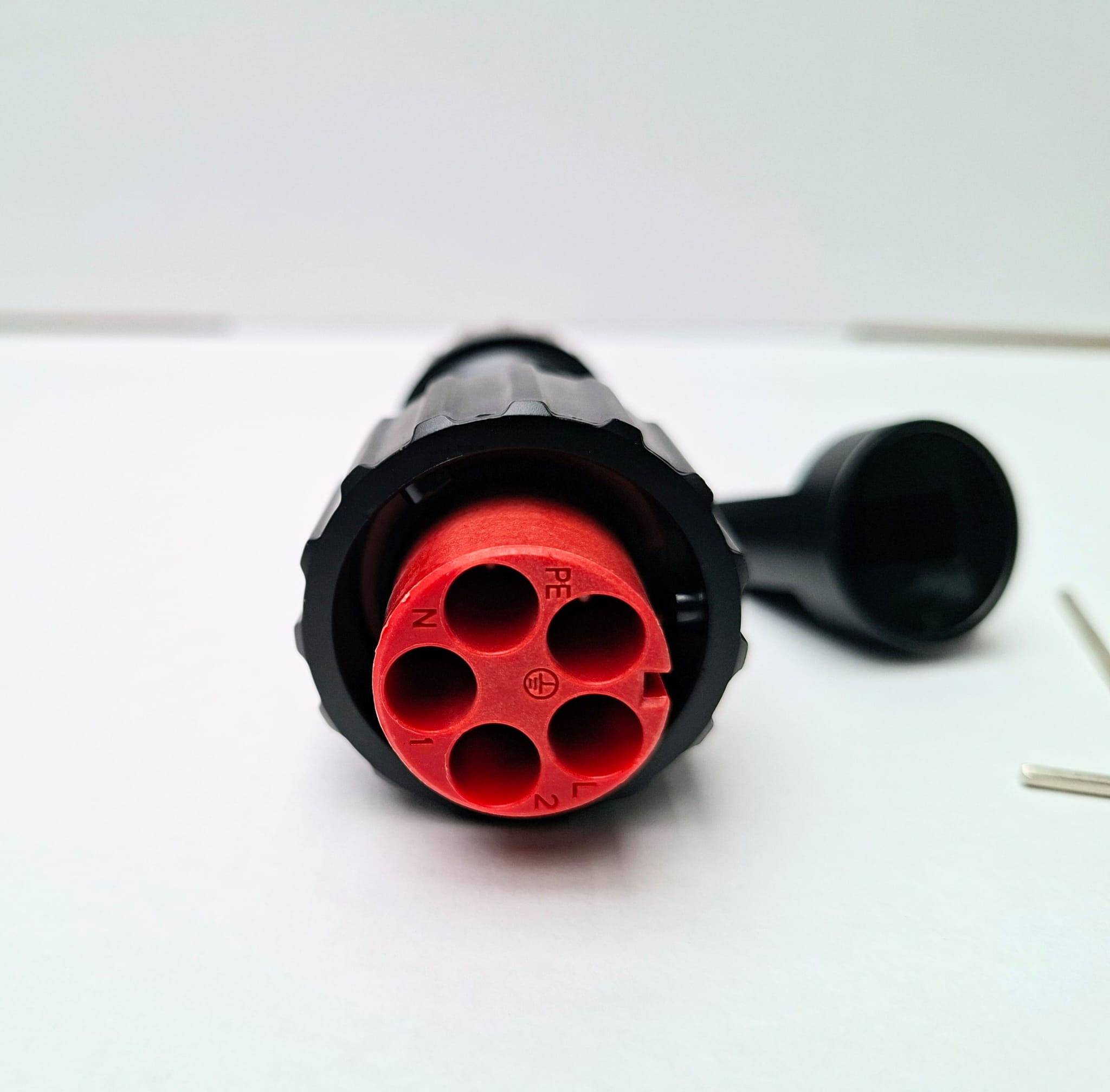

De connector biedt aansluitmogelijkheden voor L1, L2, L3, N en PE en is daarmee geschikt voor een 3-fase noodstroomaansluiting.

Waarvoor gebruik je de Growatt EPS Connector?

Bij een Growatt SPH 3-fase hybride omvormer zijn de normale netaansluiting en de EPS-uitgang twee verschillende aansluitingen.
De EPS-uitgang is bedoeld voor het realiseren van een back-up- of noodstroomvoorziening.

Met deze connector maak je de bekabelde verbinding tussen de EPS-uitgang van de omvormer en de daarvoor ingerichte noodstroominstallatie of verdeler.

Let op: alleen het plaatsen van deze connector zorgt niet automatisch voor een werkende noodstroomvoorziening.
De volledige installatie moet hiervoor correct zijn ontworpen, aangesloten en ingesteld.

Aansluitingen

Geschikt voor

Deze uitvoering is bedoeld voor Growatt SPH 3-fase hybride omvormers met de overeenkomstige EPS-aansluiting.

Controleer vóór bestelling altijd het exacte type van de omvormer en de aansluiting op het toestel.
Growatt heeft verschillende generaties en uitvoeringen van de SPH-serie en connectoren zijn niet zonder meer onderling uitwisselbaar.

Installatietips

Schakel vóór montage zowel de AC- als DC-zijde van de installatie spanningsloos en volg de installatiehandleiding van de betreffende Growatt SPH-omvormer.
Controleer bij het aansluiten zorgvuldig de positie van L1, L2, L3, N en PE.

Voor een betrouwbare aansluiting is het daarnaast belangrijk dat de juiste kabeldoorsnede wordt gebruikt en dat de kabelwartel goed om de kabel sluit.
Hiermee voorkom je mechanische belasting op de contacten en blijft de aansluiting goed beschermd.

Omdat de EPS-aansluiting onderdeel is van een 230/400 V elektrische installatie, moet de installatie voldoen aan de geldende elektrische voorschriften.

Belangrijk om te weten

De Growatt EPS Connector is een aansluitconnector en geen automatische omschakelaar, back-upbox of EPS-module.
Welke aanvullende componenten nodig zijn voor noodstroombedrijf is afhankelijk van de gebruikte Growatt SPH-omvormer en de opbouw van de installatie.
