Growatt Shine Master X

Growatt ShineMaster-X voor centrale monitoring

Werk je met meerdere Growatt-omvormers binnen één installatie? Dan biedt de Growatt ShineMaster-X één centraal communicatiepunt. De datalogger verzamelt bedrijfsgegevens van de aangesloten apparaten en stuurt deze door naar het Growatt-monitoringplatform.

Dat maakt de ShineMaster-X vooral interessant voor grotere residentiële installaties, zakelijke zonnestroomsystemen, agrarische projecten en andere installaties waarbij meerdere omvormers overzichtelijk gemonitord moeten worden.

Wat doet de Growatt ShineMaster-X?

De ShineMaster-X communiceert via RS485 met de aangesloten Growatt-apparatuur. Via Ethernet, of via 4G bij een daarvoor geschikte uitvoering, kunnen de verzamelde gegevens naar de Growatt-server worden verzonden.

Hierdoor kun je onder andere:

• meerdere Growatt-omvormers centraal monitoren;
• productiegegevens van de complete installatie bekijken;
• storingen en apparaatstatussen op afstand controleren;
• een geschikte Growatt-meter in het systeem opnemen;
• exportbegrenzing configureren bij een compatibele installatie;
• installaties op afstand beheren en onderhouden.

Maximaal 48 Growatt-omvormers

Volgens de actuele Nederlandse productinformatie van Growatt ondersteunt de ShineMaster-X de aansluiting van maximaal 48 omvormers. De precieze capaciteit kan daarnaast afhankelijk zijn van het type aangesloten apparaat, het aantal gebruikte RS485-kanalen en de gekozen systeemconfiguratie.

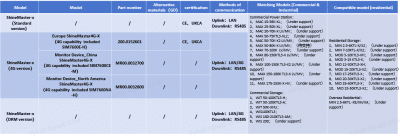

Gebruik daarom altijd de actuele compatibiliteitslijst en installatiehandleiding voor het betreffende project.

RS485, Ethernet en 4G

De ShineMaster-X ondersteunt verschillende communicatiemogelijkheden:

• RS485: voor de communicatie met omvormers, meters en andere ondersteunde apparatuur;
• Ethernet: voor een bekabelde netwerkverbinding met het internet;
• 4G: beschikbaar bij uitvoeringen die zijn voorzien van een actieve 4G-module en simkaartaansluiting.

Let goed op de exacte uitvoering. Niet iedere ShineMaster-X beschikt standaard over een werkende 4G-verbinding.

Geschikt voor exportbegrenzing

De ShineMaster-X kan binnen een daarvoor geschikt Growatt-systeem worden gebruikt voor exportbegrenzing. Hiervoor is een compatibele Growatt-energiemeter of Smart Meter nodig die het vermogen op het netaansluitpunt meet.

Op basis van deze meting kan het systeem het uitgangsvermogen van de aangesloten omvormers aanpassen. Zo kan bijvoorbeeld een terugleverlimiet of nul-teruglevering worden ingesteld.

Installatietip: exportbegrenzing werkt alleen betrouwbaar wanneer de energiemeter op het juiste netaansluitpunt is geplaatst, de stroomrichting correct is ingesteld en de RS485-communicatie goed is aangesloten.

ShineMaster-X en Growatt-batterijsystemen

De ShineMaster-X is bedoeld voor grotere Growatt-installaties en kan, afhankelijk van de compatibiliteit en firmware, ook informatie van opslaggerelateerde apparaten verwerken. Dat betekent echter niet automatisch dat iedere batterijwaarde van ieder Growatt-batterijsysteem zichtbaar wordt.

Uit praktijksituaties met onder andere Growatt MID TL3-XH-omvormers is gebleken dat:

• de omvormer normaal met de batterij kan communiceren;
• de omvormer zelf correct zichtbaar kan zijn in de monitoring;
• de gekoppelde batterijgegevens niet altijd volledig via de ShineMaster worden weergegeven.

De exacte oorzaak en ondersteuning kunnen afhankelijk zijn van het omvormermodel, batterijtype, communicatieprotocol en de geïnstalleerde firmware. Het ontbreken van batterijgegevens in de centrale monitoring betekent daarom niet direct dat de batterij of omvormer niet functioneert.

ShineMaster-X of Smart Energy Manager?

De ShineMaster-X en de Growatt Smart Energy Manager hebben deels overlappende functies, maar zijn niet zonder meer onderling uitwisselbaar.

Volgens de door Growatt verstrekte projectinformatie is de Smart Energy Manager niet voor iedere XH-configuratie bedoeld. Bij bepaalde installaties met XH-omvormers kan een ShineMaster daarom de aangewezen centrale communicatieoplossing zijn. Dit moet per omvormermodel worden gecontroleerd.

Belangrijkste eigenschappen

• Centrale monitoring van meerdere Growatt-omvormers
• Maximaal 48 omvormers volgens de actuele Nederlandse Growatt-specificatie
• Meerdere RS485-communicatiekanalen
• Bekabelde Ethernetverbinding
• 4G-communicatie bij geschikte uitvoering
• Ondersteuning voor exportbegrenzing
• Geïntegreerde overspanningsbeveiligingsmodule
• Geschikt voor grotere residentiële en zakelijke projecten
• Lokale configuratie en beheer op afstand

Installatie van de ShineMaster-X

De installatie vraagt kennis van RS485-communicatie, lokale netwerken en de instellingen van Growatt-omvormers. De ShineMaster-X is daarom geen eenvoudige plug-and-playmodule zoals een losse ShineWiFi-stick.

Controleer tijdens de installatie in ieder geval:

• of alle apparaten officieel compatibel zijn;
• of ieder RS485-apparaat een uniek communicatieadres heeft;
• of A en B van de RS485-bus niet zijn omgewisseld;
• of de maximale kabellengte niet wordt overschreden;
• of de juiste afsluitweerstanden worden gebruikt;
• of de ShineMaster-X toegang heeft tot het lokale netwerk en internet;
• of omvormers, batterijen en datalogger over geschikte firmware beschikken.

Twijfel je over de juiste uitvoering? Stuur ons het volledige typenummer van de omvormer, het batterijtype, het gewenste aantal apparaten en de toepassing. Dan kunnen we gerichter controleren welke Growatt-monitoringoplossing nodig is.

Veelgestelde vragen over de Growatt ShineMaster-X

Hoeveel omvormers kunnen op de ShineMaster-X worden aangesloten?

Volgens de actuele Nederlandse Growatt-productinformatie kunnen maximaal 48 omvormers worden aangesloten. De praktische capaciteit is afhankelijk van de systeemconfiguratie en het type aangesloten apparaten.

Heeft de ShineMaster-X WiFi?

De actuele Growatt-specificatie noemt RS485, Ethernet en 4G. Ga daarom niet uit van een normale WiFi-verbinding. Gebruik bij voorkeur de Ethernetpoort of kies een uitvoering met actieve 4G-functionaliteit.

Kan de ShineMaster-X een terugleverlimiet instellen?

Ja, exportbegrenzing wordt ondersteund wanneer een geschikte meter wordt toegepast en alle aangesloten omvormers en instellingen daarmee compatibel zijn.

Zijn de batterijgegevens van een MID-XH zichtbaar?

Niet in iedere configuratie. De omvormer kan goed met de batterij communiceren, terwijl bepaalde batterijgegevens niet via de ShineMaster-X worden doorgegeven. Controleer dit vooraf voor de exacte combinatie van omvormer, batterij en firmware.

Kan ik de ShineMaster-X zelf installeren?

Dat kan wanneer je ervaring hebt met RS485, IP-netwerken en Growatt-configuratie. Voor exportbegrenzing en grotere parallelle installaties adviseren wij installatie en inbedrijfstelling door een deskundige installateur.
