De Growatt Smart meter 1-fase is voor het meten van en limiteren van je verbruik en de productie van je zonnepanelen.

Je sluit de Growatt Smart meter 1-fase direct aan op de RS485 poort van de omvormer.

Bijgeleverd zit hiervoor de RS485 kabel van 5 meter. Je kan deze kabel verlengen met een UTP kabel.

Bij de Growatt MIC omvormers gebruik je onderstaande stekker voor de communicatie met de meter:



RS485A PIN 7

RS485B PIN 8

Als je een opslagsysteem wilt maken dan heb je een Growatt Smart meter 1-fase nodig. Deze kan op Growatt 1-fase omvormers tot 50kW.

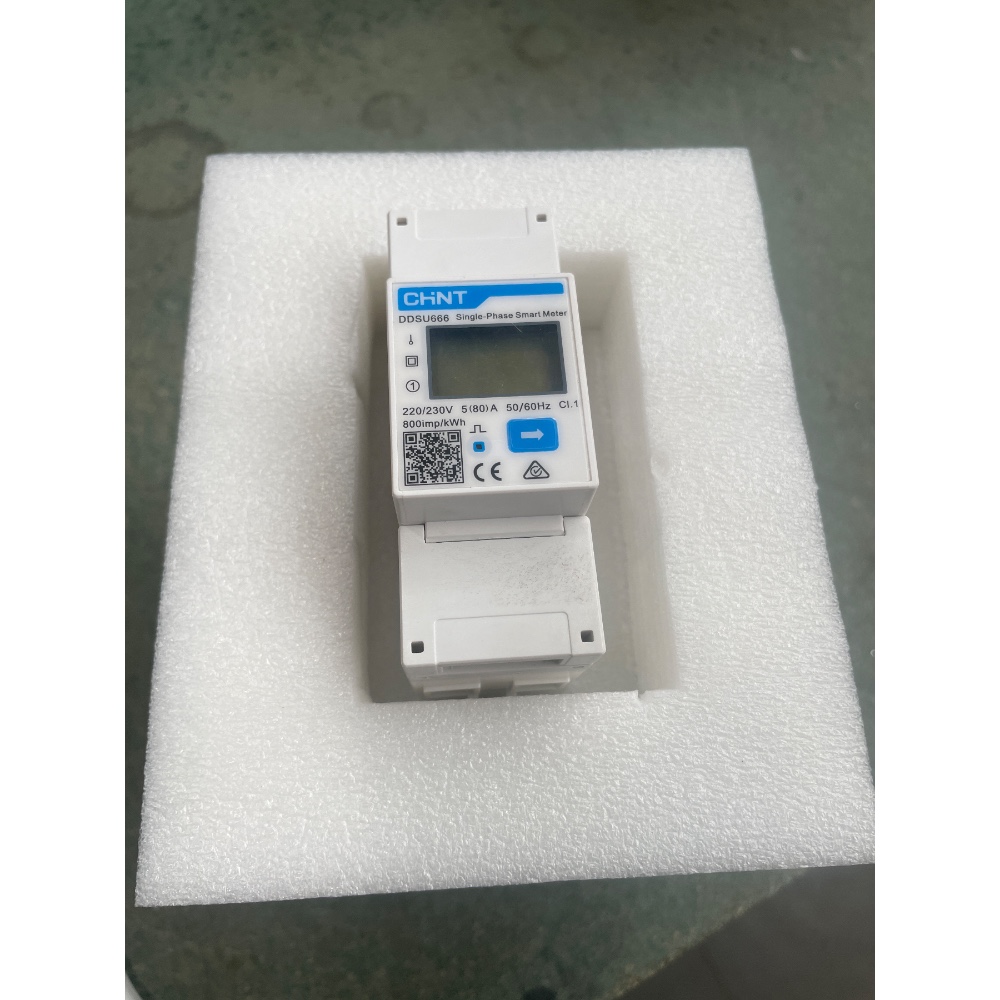

Heb je de Chint versie, dan staat op de zijkant van de Growatt Smart meter een aansluitschema:

De RS485 kabel wordt dus met de A pin op poort 24 aangesloten, en de B pin op poort 25.

Elektrisch gezien wordt de fase aan de netzijde op poort 1 aangesloten, de neutraal aan de netzijde op poort 2, en de fase op de meterkastzijde op poort 3.

Lukt het niet je meter contact te laten maken? Check even dubbel of het modbusadres op 1 staat, en de boudrate op 9600
