SolarEdge Firefighter Gateway (SE1000-CCG-F-S1)

Betrouwbare SolarEdge Firefighter Gateway SE1000-CCG-F voor uw PV-systeem

Centrale veiligheids- en communicatiemodule voor SolarEdge

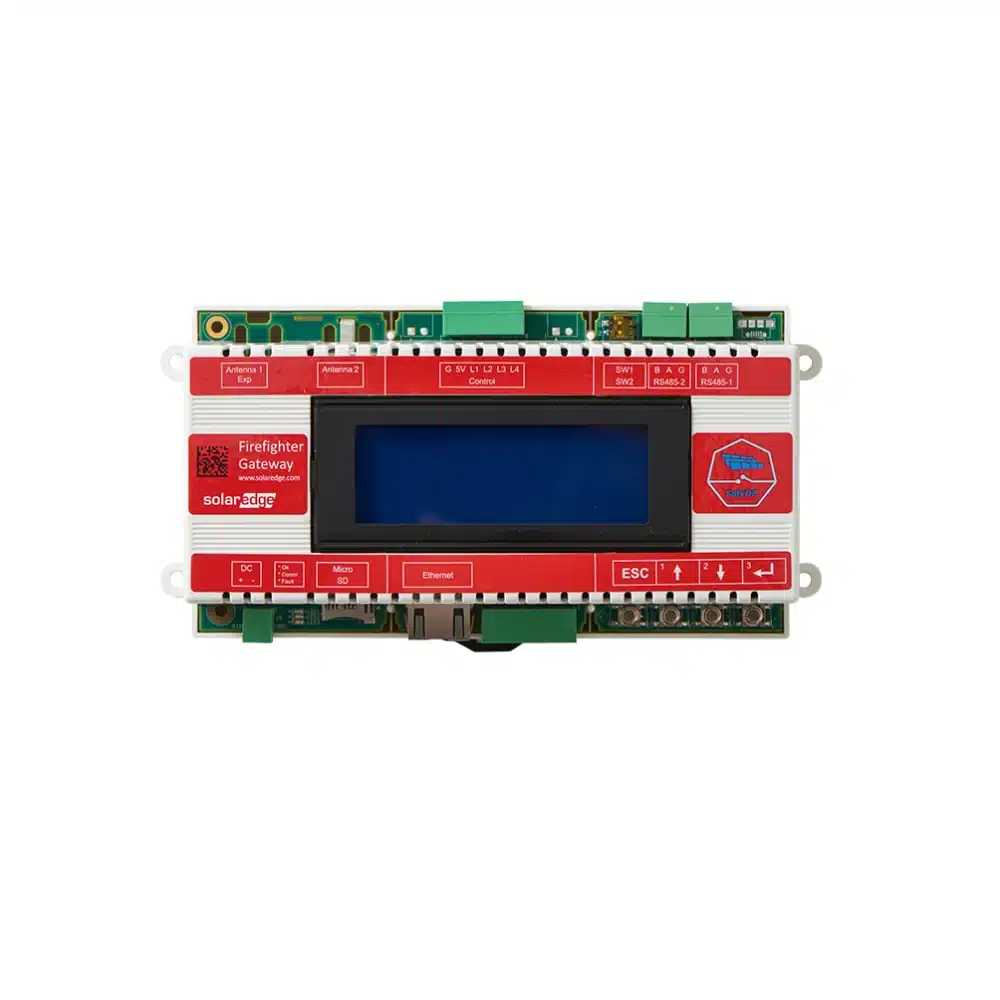

De SolarEdge Firefighter Gateway SE1000-CCG-F is een veiligheids- en communicatiemodule waarmee u een SolarEdge-installatie centraal kunt uitschakelen. Dankzij de aansluiting op een brandmeldinstallatie of noodstopvoorziening schakelt u het volledige PV-systeem in één handeling spanningsvrij. Daarnaast toont de gateway realtime de systeem-DC-spanning, zodat hulpverleners de veilige status direct kunnen aflezen.

Veiligheid en monitoring in één module

Noodstop én communicatie met het Monitoring Platform

De gateway combineert twee functies. Zo verzorgt hij handmatige én automatische DC-uitschakeling van het systeem, terwijl hij bij een uitschakeling ook een melding naar het SolarEdge Monitoring Platform stuurt. Bovendien kunt u de SolarEdge Firefighter Gateway SE1000-CCG-F gebruiken als communicatiegateway: u koppelt meerdere omvormers via RS485 en verbindt ze via één Ethernet-uplink met het internet. Hierdoor is de module bijzonder geschikt voor oudere SolarEdge-installaties waarbij omvormers worden doorgelust naar één centrale uplink.

Robuust ontwerp voor binnenmontage

Compact, servicevriendelijk en energiezuinig

De behuizing heeft beschermingsklasse IP20 en is bedoeld voor binnenmontage. Verder werkt de gateway betrouwbaar binnen een bedrijfstemperatuur van -20 tot 60 °C, waardoor hij ook in een onverwarmde technische ruimte inzetbaar blijft. Het verbruik blijft onder de 2 W, zodat de module zuinig omgaat met energie. De meegeleverde voeding accepteert bovendien 100-240 VAC met een uitwisselbare stekker voor EU, UK, US en AU.

Installatie en montage in de praktijk

Waar u bij de montage op let

• Monteer de gateway eenvoudig op een DIN-rail of direct als wandmontage.
• Sluit de SolarEdge-omvormers aan via RS485; de busafstand mag oplopen tot 1 km.
• Gebruik de terminal block-connectoren voor de veldaansluitingen.
• Koppel de noodstop of het brandmeldpaneel op de twee alarmingangen (5 V, GND).
• Verbind de uplink via de Ethernet-interface (10/100-BaseT) met het netwerk.
• Plaats de module binnen, passend bij de IP20-beschermingsklasse.

Houd bij de montage de officiële installatiehandleiding van de fabrikant en de geldende voorschriften aan. Let op: de noodstopknop wordt niet door SolarEdge meegeleverd.

Technische specificaties

• Model: SE1000-CCG-F-S1
• Functie: Centrale DC-uitschakeling en communicatie
• Omvormercommunicatie: RS485 (tot 1 km)
• Uplink: Ethernet 10/100-BaseT
• Brandmeld-/noodstopinterface: 2 alarmingangen, 5 V, GND
• Voeding: 100-240 VAC (meegeleverd), 9-14 V DC intern
• Verbruik: < 2 W
• Bedrijfstemperatuur: -20 tot 60 °C
• Beschermingsklasse: IP20 (binnen)
• Montage: DIN-rail of wandmontage
• Afmetingen: 161,6 x 90 x 62 mm
• Gewicht: 0,5 kg
