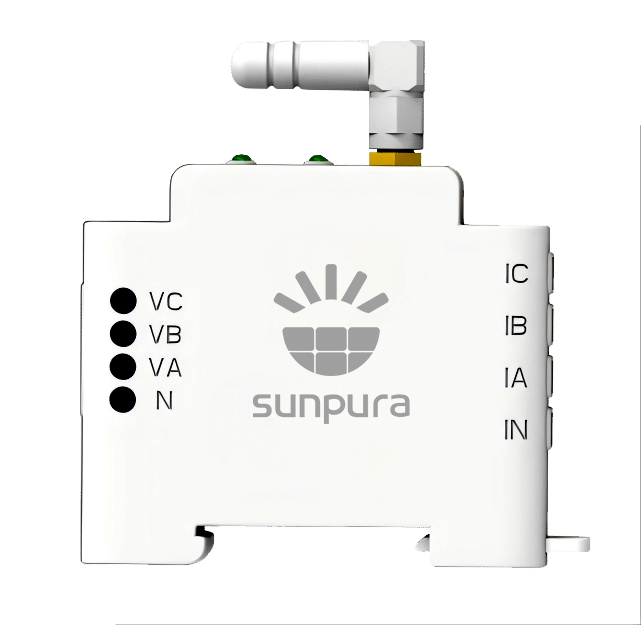

Sunpura Smart Meter – 3-fase netmeting met CT-klemmen

De Sunpura Smart Meter is het hart van de energiemonitoring in het Sunpura-ecosysteem. Hij meet per fase zowel de spanning (VA/VB/VC/N) als de stroom via CT-klemmen (IA/IB/IC/IN) en stuurt die gegevens draadloos naar de S2400 (Power Box). Zo kan het systeem exact sturen op eigenverbruik, nul-injectie en laden/ontladen van de batterij.

Hoe werkt het?

• Spanningsmeting: sluit VA, VB, VC en N aan direct achter de hoofdaansluiting in de meterkast. Zo “ziet” de meter de netspanning per fase.
• Stroommeting met CT-klemmen: plaats een CT rondom L1, L2 en L3. Let op de pijl/richting op de CT (richting load). De CT’s gaan op de klemmen IA/IB/IC (referentie IN).
• Draadloze koppeling: de Smart Meter verzendt de metingen via de ingebouwde antenne naar de S2400, waardoor geen UTP- of RS485-bekabeling nodig is. In de S2400-handleiding wordt de Smart Meter expliciet als onderdeel van het systeem getoond.

Wat levert dit op?

• Nul-injectie/export-limiting: voorkom teruglevering als dat vereist of gewenst is; de S2400 stuurt op basis van de Smart-Meterdata.
• Maximaal eigenverbruik: laad de batterij bij overschot en lever uit bij vraag in huis.
• Betrouwbare sturing: omdat zowel spanning als stroom per fase gemeten wordt, is de sturing stabiel en fase-correct.

Installatietips (praktisch)

1. Locatie: plaats de Smart Meter in de meterkast, binnen Wi-Fi-bereik van de S2400-app voor inbedrijfname.
2. Spanningsaansluitingen: gebruik afzekering en correcte aderbezetting voor VA/VB/VC/N. Label de fasen om verwisseling te voorkomen.
3. CT-richting: pijl richting load. Verkeerde richting geeft negatieve stromen en foutieve sturing.
4. Fase-mapping: houd L1↔IA, L2↔IB, L3↔IC consequent; controleer in de app of de fasen kloppen.
5. Testen: zet een duidelijke belasting aan en controleer of het realtime vermogen overeenkomt (laden/ontladen reageert binnen enkele seconden).

Korte specificatie

• Aansluitingen: VA/VB/VC/N (spanningsmeting), IA/IB/IC/IN (CT-ingangen).
• Communicatie: draadloos naar Sunpura S2400-systemen (onderdeel van het Sunpura-ecosysteem).
• Toepassing: 1- of 3-fase woningen voor monitoring, eigenverbruikoptimalisatie en export-begrenzing.
