Blubase Connect Basiselement Landscape NF

Blubase Connect Basiselement Landscape NO FOOT

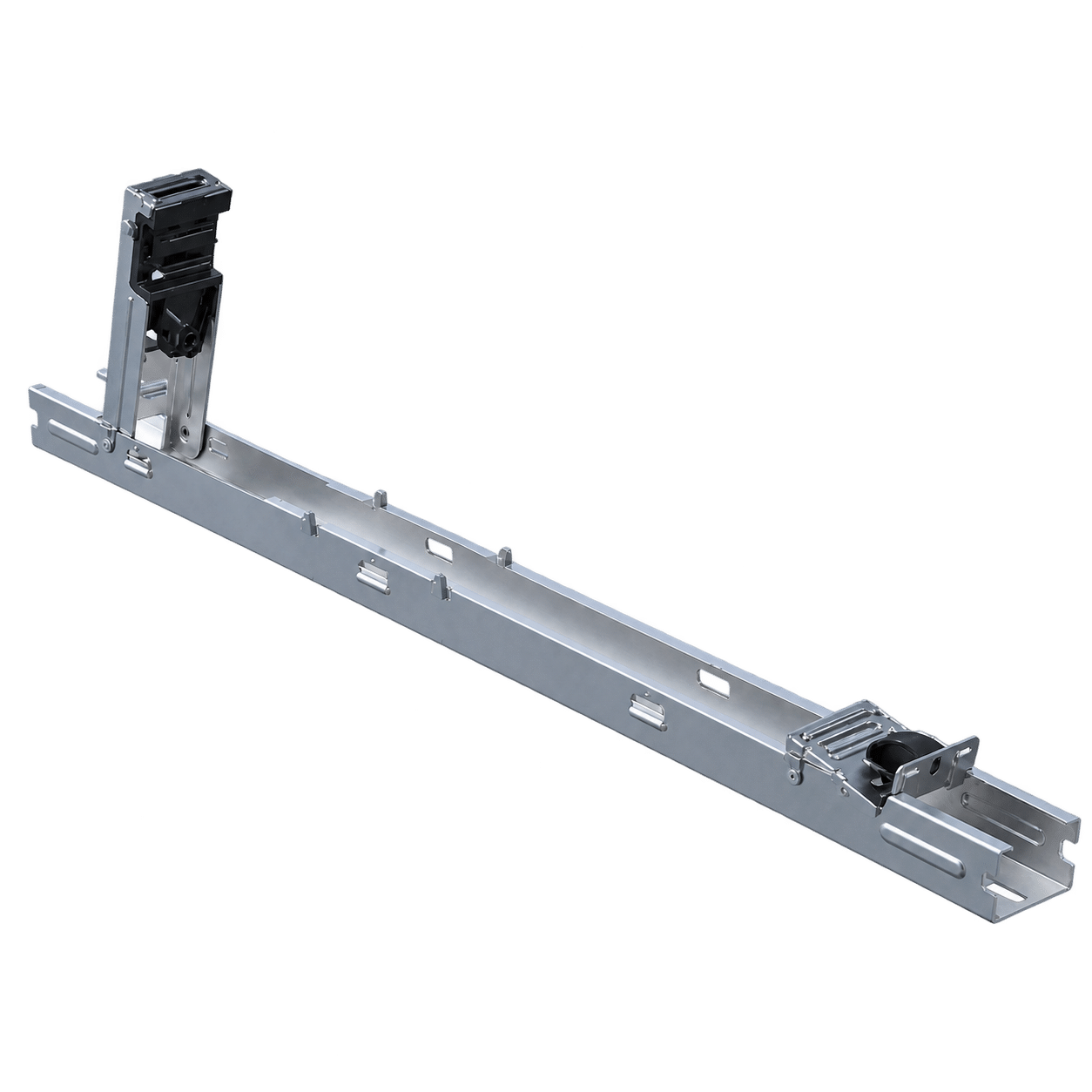

Het Blubase Connect Basiselement Landscape NO FOOT is het bekende basiselement van het Blubase Connect montagesysteem voor zonnepanelen in landscape-opstelling op een plat dak, maar wordt geleverd zonder de kunststof voetjes. Hierdoor is het basiselement compacter te verpakken en eenvoudiger te transporteren.

De benodigde Blubase Connect voetjes worden apart besteld en klik je tijdens de montage eenvoudig onder het basiselement. Verder gebruik je dit basiselement op dezelfde manier als het reguliere Blubase Connect Basiselement Landscape.

Basis voor Blubase Connect op een plat dak

Het basiselement vormt letterlijk de basis van de Blubase Connect constructie. Bij de montage zet je eerst de basiselementen op de juiste positie op het dak. Vervolgens klik je de geïntegreerde staander omhoog, waarna de zonnepanelen met de daarvoor bestemde Blubase moduleklemmen kunnen worden bevestigd.

Voor één zonnepaneel zijn twee basiselementen nodig. Bij meerdere zonnepanelen naast elkaar worden de basiselementen gedeeld: voor twee zonnepanelen gebruik je bijvoorbeeld drie basiselementen.

Waarom de NO FOOT-uitvoering?

Bij deze uitvoering zijn de kunststof dakvoetjes bewust niet voorgemonteerd. Het voordeel hiervan is dat de basiselementen compacter zijn tijdens opslag en transport. Vooral bij grotere aantallen scheelt dit aanzienlijk in het benodigde transportvolume.

Let op: de voetjes zijn noodzakelijk voor de uiteindelijke montage en worden bij deze NO FOOT-uitvoering niet meegeleverd. Bestel daarom het juiste aantal Blubase Connect voetjes apart mee.

Specificaties

• Merk: Blubase
• Systeem: Blubase Connect
• Uitvoering: Landscape
• Lengte: circa 116 cm
• Toepassing: zonnepanelen op plat dak
• Paneeloriëntatie: Landscape
• Uitvoering voetjes: NO FOOT – zonder kunststof voetjes
• Voetjes: apart bestellen

Montage van het Blubase Connect basiselement

Begin de installatie met het bepalen van de positie van de zonnepanelen en het uitzetten van de basiselementen. Klik eerst de benodigde kunststof voetjes onder ieder basiselement en plaats vervolgens de basiselementen op de berekende onderlinge afstand. Daarna kan de staander omhoog worden geklikt.

Een handige installatietip is het gebruik van de Blubase afstandhouder. Hiermee kun je de juiste afstand tussen de basiselementen snel en consequent uitzetten.

De achter elkaar liggende rijen kunnen vervolgens met de daarvoor bestemde Blubase Connect koppelstukken met elkaar worden verbonden. Hierdoor ontstaat één stabiele constructie en kan, afhankelijk van de berekening, minder ballast nodig zijn.

Vergeet de overige onderdelen niet

Het basiselement is slechts één onderdeel van een compleet Blubase Connect montagesysteem. Afhankelijk van de opstelling heb je onder andere voetjes, eind- en middenklemmen, achterplaten, koppelstukken en ballast nodig.

Let op: bij deze NO FOOT-uitvoering worden de kunststof voetjes niet meegeleverd. Voeg deze daarom apart aan je bestelling toe.

Houd rekening met de no-go zone

Bij zonnepanelen op een plat dak is het belangrijk voldoende afstand tot de dakrand te houden. Als vuistregel wordt bij Blubase Connect 1/6 van de gebouwhoogte aangehouden, met een minimale afstand van 75 cm tot de dakrand. Rond dakranden en hoeken kunnen namelijk hogere windbelastingen optreden.

Gebruik voor de definitieve plaatsing en hoeveelheid ballast altijd een correcte Blubase ballast- en projectberekening. De benodigde ballast is onder andere afhankelijk van de gebouwhoogte, locatie, dakafmetingen, paneelafmetingen en de gekozen opstelling.
